บ้าน > ผลิตภัณฑ์ > หม้อแปลงแม่เหล็กแบบแยกส่วน > G24101MK 10/100/1000 Base-T พอร์ตเดี่ยว SMD 24PIN Lan Magnetics Transformer

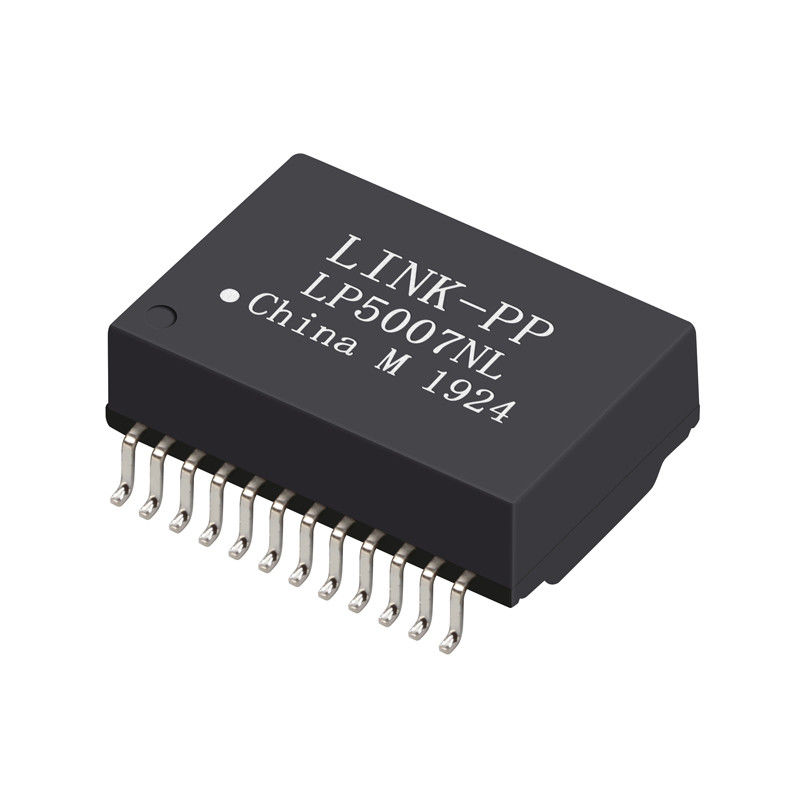

G24101MK 10/100/1000 Base-T พอร์ตเดี่ยว SMD 24PIN Lan Magnetics Transformer

รายละเอียดสินค้า

สถานที่กำเนิด: กวางตุ้ง ประเทศจีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: UL,RoHS,Reach,ISO

หมายเลขรุ่น: LP5007NL

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K

ราคา: $0.06-$3.2

รายละเอียดการบรรจุ: ทีแอนด์อาร์

เวลาการส่งมอบ: คลังสินค้า

เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน

สามารถในการผลิต: 3KK/เดือน

รับราคาที่ดีที่สุด
ไฮไลต์:

เดี่ยวพอร์ต SMD Transformers

,

G24101MK Ethernet Magnetic Transformers 24PIN

,

Magnetic Low Voltage Transformer

ส่วนจำนวน:
G24101MK
ประเภทหม้อแปลง:
การแยกและการเชื่อมต่อข้อมูล
เปลี่ยนอัตราส่วน - ประถม:มัธยม:
1 : 1 เครื่องส่ง, 1 : 1 ตัวรับ
ประเภทการติดตั้ง:
ติดบนพื้นผิว
ขนาด / ขนาด:
ยาว 17.70 มม. x 15.80 มม. กว้าง
ความสูง - นั่ง (สูงสุด):
6.60 มม.
ส่วนจำนวน:
G24101MK
ประเภทหม้อแปลง:
การแยกและการเชื่อมต่อข้อมูล
เปลี่ยนอัตราส่วน - ประถม:มัธยม:
1 : 1 เครื่องส่ง, 1 : 1 ตัวรับ
ประเภทการติดตั้ง:
ติดบนพื้นผิว
ขนาด / ขนาด:
ยาว 17.70 มม. x 15.80 มม. กว้าง
ความสูง - นั่ง (สูงสุด):
6.60 มม.
G24101MK 10/100/1000 Base-T พอร์ตเดี่ยว SMD 24PIN Lan Magnetics Transformer



G24101MK 10/100/1000 Base-T พอร์ตเดี่ยว SMD 24PIN Lan Magnetics Transformer


คุณสมบัติของสินค้า

1. ออกแบบสำหรับ Long Hual Gigabit Ethernet 100/1000 BASE-Tx Full Duplex Applications
2. Low Profile Surface Mount Packaging ออกแบบกระบวนการรีโฟลว์ (สูงสุด 250 ° C)
3. สอดคล้องกับมาตรฐานร่าง IEEE 802ab สำหรับ 1000Base-T
4. รองรับสายเคเบิล UTP ประเภท 5 จำนวน 4 คู่
5. สำหรับส่วน RoHS เพิ่มคำต่อท้าย G.

6.การออกแบบหมายเลขชิ้นส่วน: 【G24102MK】

7.หมายเลขชิ้นส่วนการผลิตจำนวนมาก 【LP5004NL】




ข้อกำหนดทางไฟฟ้า (25)



G24101MK 10/100/1000 Base-T พอร์ตเดี่ยว SMD 24PIN Lan Magnetics Transformer

1. เปลี่ยนอัตราส่วน 50KHz, 0.5V

ด้านชิป: ด้านเส้น = 1CT: 1CT+_2%

2. ตัวเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:

ด้านชิป: 350uH Min

3. การสูญเสียการแทรก 1-100MHz: -1.4dB Max

4. การสูญเสียคืน 1-30MHz: -16dB Min

40MHz: -14.4dB ต่ำสุด

50MHz: -13.1dB ต่ำสุด

60-80MHz: -12dB ต่ำสุด

100MHz: -10dB ต่ำสุด

5. ความแตกต่างของการปฏิเสธโหมดทั่วไป:

30MHz: -45dB ต่ำสุด

60MHz: -40dB ต่ำสุด

100MHz: -35dB ต่ำสุด

6. Crosstalk30MHz: -40dB Min

60MHz: -35dB ขั้นต่ำ

100MHz: -30dB ต่ำสุด

7. หม้อสูง: 1500Vrms, 0.5mA, 1Sec

ชิปจากด้านหนึ่งไปอีกด้านหนึ่ง



แอปพลิเคชั่นสำหรับผู้ใช้ Terminal

ออกแบบมาเพื่อรองรับการใช้งานต่างๆ เช่น โมเด็ม ADSL, LAN-on-MotherboardNSอุปกรณ์สื่อสารและการสื่อสาร เช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem,โซลูชันคอลเซ็นเตอร์, กล่องรับสัญญาณที่ซับซ้อน, การตั้งค่าเกตเวย์ VOIP, โปรโตคอลเกตเวย์ชายแดน, สวิตช์อีเธอร์เน็ตที่รวดเร็ว ...





ความได้เปรียบทางการแข่งขัน



ประสบการณ์การผลิต 18 ปี,

พนักงาน 2600 คน,

ทดสอบ 100%

เวลาจัดส่งที่ยืดหยุ่น



ลูกค้าหลัก



ออกแบบสำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF.......





ใบสมัคร EMS



การประกอบ PCB แบบยืดหยุ่นในตัว;การประกอบ PCB แบบแข็งและยืดหยุ่นไมโครอิเล็กทรอนิกส์, ชิปพลิก;ไมโครอิเล็กทรอนิกส์, ชิปออนบอร์ด;แอสเซมบลีออปโตอิเล็กทรอนิกส์;RF / แอสเซมบลีไร้สาย;ผ่านการประกอบรู;ชุดประกอบพื้นผิว;การประกอบระบบ;การประกอบแผงวงจรพิมพ์



รายการอื่นที่เปลี่ยนได้



G24104MK G24102MK G24106MK TG42-1205NSRL
TD12-0756F TD38-1505ALF TG49-1205NM5RL TG70-1205NSRL
TD12-0756G TD70-1205ALF TG83-1205NM5RL TG71-1205NSRL
TD12-1506F TD71-1205ALF TGSP-S125NM5RL TG08-1205N1LF
TD12-1506G TD72-1205ALF TG36-1505NZRL TG24-1205N1LF
TD12-2506F TG02-1205NSRL TG43-1505NZRL TG26-1205N1LF
TD12-2506G TG04-1205NSRL TG48-1505NZRL TG27-1205N1LF
TG110-RP01NZRL TG08-1205NSRL TG75-1505NZRL TG38-1205N1LF
TG110-RP03NZRL TG10-1205NSRL TG85-1505NZRL TG42-1205N1LF
TG110-RPE9NZRL TG15-1205NSRL TG85-S002NZRL TG48-1205N1LF
TG110-RP05NYRL TG23-1505NSRL TG93-1505NZRL TG63-1205N1LF
TG110-RP10NYRL TG37-1205NSRL TG96-1505NZRL TG64-1205N1LF
TG110-RPE10NYRL TG38-1205NSRL TG97-1505NZRL TG73-1205N1LF
TG08-1505N5LF TG23-1505NZRL TG98-1505NZRL TG74-1205N1LF
TG23-1505N5LF TG24-1505NZRL TGSP-S225NZRL TG80-1205N1LF
TG24-1505N5LF TG26-1505NZRL TGSP-S281NZRL TG27-1505N5LF
TG26-1505N5LF TG27-S004NZRL TG08-1505NZRL TG38-1505N5LF
