รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO

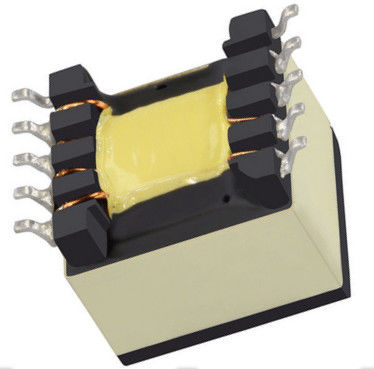

หมายเลขรุ่น: POE30PR-50ED
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
POE30PR-50ED |
อำนาจ: |
30W |
ความเหนี่ยวนำที่ 0A: |
48 |
ความอดทน: |
10% |
อิสาท: |
3.6 ก |
ตัวเหนี่ยวนำการรั่วไหลสูงสุด: |
0.4µH |
แรงดันไฟฟ้าแยก: |
5.0 V, 3.0 A |
เอาท์พุทรอง: |
PDF / 3D / ISG / Stp / ขั้นตอน / แผ่นข้อมูล / รูปแบบ Touchstone / พารามิเตอร์ S |
วงจรชีวิต: |
มากกว่า 20 ปี |
ข้อมูลจำเพาะ: |
POE30PR-50ED |
อำนาจ: |
30W |
ความเหนี่ยวนำที่ 0A: |
48 |
ความอดทน: |
10% |
อิสาท: |
3.6 ก |
ตัวเหนี่ยวนำการรั่วไหลสูงสุด: |
0.4µH |
แรงดันไฟฟ้าแยก: |
5.0 V, 3.0 A |
เอาท์พุทรอง: |
PDF / 3D / ISG / Stp / ขั้นตอน / แผ่นข้อมูล / รูปแบบ Touchstone / พารามิเตอร์ S |
วงจรชีวิต: |
มากกว่า 20 ปี |
ข้อมูลจำเพาะ | พลัง (W) | ความเหนี่ยวนำที่ 0A(µH) | ความอดทน(%) | อิสาท(NS) | DCR สูงสุด (mΩ) | |||
ปรี | วินาที1 | วินาที2 | Aux | |||||
POE30PR-50ED | 30 | 48 | 10 | 3.6 | 62 | 10 | 10 | 85 |
รั่ว ตัวเหนี่ยวนำ max (µH) |
เปลี่ยนอัตราส่วน | การแยกตัว แรงดันไฟฟ้า (วีอาร์ม) |
รอง เอาท์พุต (วี เอ) |
Pri : Sec1 : Sec2: Aux | |||
0.4 | 1 : 0.188 : 0.188 : 0.375 | 1500 | 5.0 V, 3.0 A |
• หม้อแปลงฟลายแบ็คและฟอร์เวิร์ดสำหรับ PoE สูงถึง 72 วัตต์
• ทำงานด้วยอินพุต 9 – 57 V (POE21, 22, 24, 33, 35 และ 38)
• ทำงานด้วยอินพุต 33 – 57 V (POE23, 30, 36, 53, 70 และ 72)
• การแยกตัวในหนึ่งนาที (hipot): 1500Vrms จาก pri และ aux ถึงแต่ละอัน
วินาที;500Vrms จาก pri ถึง aux;500Vrms ระหว่างสองรอง
• เอาต์พุตคู่สามารถกำหนดค่าให้เป็นเอาต์พุตกำลังสูงตัวเดียวได้
• AEC-Q200 เกรด 1 (–40°C ถึง +125°C)
วัสดุหลัก เฟอร์ไรต์
สิ่งแวดล้อมเป็นไปตามข้อกำหนด RoHS ปราศจากฮาโลเจน
การสิ้นสุดดีบุก - เงิน - ทองแดงบนดีบุกเหนือนิกเกิลเหนือฟอสบรอนซ์
น้ำหนัก 7.1 – 7.9 กรัม
อุณหภูมิโดยรอบ–40°C ถึง +125°C
อุณหภูมิชิ้นส่วนสูงสุด+165°C (อุณหภูมิแวดล้อม + อุณหภูมิเพิ่มขึ้น)
อุณหภูมิในการจัดเก็บ ส่วนประกอบ: –40°C ถึง +165°C
บรรจุภัณฑ์เทปและรีล: –40°C ถึง +80°C
ความต้านทานต่อความร้อนจากการบัดกรี รีโฟลว์สูงสุดสาม 40 วินาทีที่ +260°C ชิ้นส่วนถูกทำให้เย็นลงจนถึงอุณหภูมิห้องระหว่างรอบ
ระดับความไวต่อความชื้น (MSL) 1 (อายุพื้นไม่จำกัดที่ <30°C / 85% ความชื้นสัมพัทธ์)
ความล้มเหลวในเวลา (FIT) / เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF)
38 ต่อพันล้านชั่วโมง / 26,315,789 ชั่วโมง คำนวณตาม Telcordia SR-332
1. บรรจุภัณฑ์: D = 13″ รีลพร้อมเครื่องจักรพลาสติกลายนูน EIA-481
เทป (150 ส่วนต่อม้วนเต็ม)ปริมาณน้อยกว่า
มีม้วนเต็ม: ในเทป (ไม่พร้อมใช้งานกับเครื่อง) หรือ
พร้อมหัวหน้าและรถพ่วง (ค่าบริการ 25 ดอลลาร์)
2.ตัวเหนี่ยวนำเป็นตัวเหนี่ยวนำหลัก วัดที่ 200 kHz, 0.1 Vrms, 0 Adc
3.การเหนี่ยวนำการรั่วไหลวัดระหว่างพิน 1 และ 3 กับอื่นๆ ทั้งหมด
หมุดสั้น
4.เอาต์พุตสำหรับรองแต่ละรายการเอาต์พุตของขดลวด aux คือ 10 V, 50 mA
5.ขึ้นอยู่กับ 280 mT ที่ 25°C และจำนวนรอบของพิน 1-3
6.ข้อกำหนดทางไฟฟ้าที่อุณหภูมิ 25 องศาเซลเซียส
อ้างถึง Doc 362 “การบัดกรีส่วนประกอบ Mount Surface Mount” ก่อนทำการบัดกรี
ฟลายแบ็คทำงานอย่างไร?
การทำงานของหม้อแปลงฟลายแบ็ค โดยเก็บพลังงานในรูปของสนามแม่เหล็กในช่วงครึ่งรอบแรก แล้วปล่อยพลังงานนั้นด้วยแรงดันขั้วย้อนกลับ.... ขดลวดทุติยภูมิที่เชื่อมต่อกับฟลายแบ็คไดโอดในอนุกรมตรงข้ามกับการก่อตัวปัจจุบันพลังงานจะถูกเก็บไว้ในแกนแม่เหล็กแทน
LINK-PP INT'L TECHNOLOGY CO., LIMITED
เป็นผู้ผลิตเฉพาะด้านโทรคมนาคมแม่เหล็กและส่วนประกอบเครือข่ายที่ได้รับการรับรอง
โดย ISO9001:2000, ROSH, REACH, CEand UL เป็นเจ้าของโรงงานผลิตและการทดสอบขั้นสูง
อุปกรณ์นำเข้าจากต่างประเทศก่อตั้งขึ้นในปี 1997 เรามีพนักงานประมาณ 2,000 คนในปัจจุบัน
ด้วยกำลังการผลิตที่มากมาย 3,000K ต่อเดือน เราสามารถจัดส่งสินค้าได้
ภายในเวลาอันสั้น นอกจากนี้ เราสามารถจัดหาโซลูชั่นแบบมืออาชีพสำหรับแม่เหล็ก
ส่วนประกอบและการสนับสนุนทางเทคนิคที่แข็งแกร่งเช่นกันผลิตภัณฑ์ของเราใช้กันอย่างแพร่หลายในระบบเครือข่าย
และอุปกรณ์สื่อสาร เช่น HUB,PC card,Switch,Router,PC Mainboard,SDH,PDH,IP
โทรศัพท์, โมเด็ม xDSL
