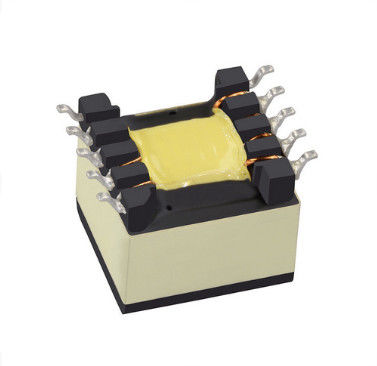

POE21PR-33ED เฟอร์ไรท์หม้อแปลงฟลายแบ็คและฟอร์เวิร์ดทรานส์ฟอร์เมอร์

• หม้อแปลงฟลายแบ็คและฟอร์เวิร์ดสำหรับ PoE สูงถึง 72 วัตต์
• ทำงานด้วยอินพุต 9 – 57 V (POE21, 22, 24, 33, 35 และ 38)
• ทำงานด้วยอินพุต 33 – 57 V (POE23, 30, 36, 53, 70 และ 72)
• การแยกตัวในหนึ่งนาที (hipot): 1500Vrms จาก pri และ aux ถึงแต่ละอัน
วินาที;500Vrms จาก pri ถึง aux;500Vrms ระหว่างสองรอง
• เอาต์พุตคู่สามารถกำหนดค่าให้เป็นเอาต์พุตกำลังสูงตัวเดียวได้
• AEC-Q200 เกรด 1 (–40°C ถึง +125°C)

วัสดุหลัก เฟอร์ไรต์

สิ่งแวดล้อมเป็นไปตามข้อกำหนด RoHS ปราศจากฮาโลเจน

การสิ้นสุดดีบุก - เงิน - ทองแดงบนดีบุกเหนือนิกเกิลเหนือฟอสบรอนซ์

น้ำหนัก 7.1 – 7.9 กรัม

อุณหภูมิโดยรอบ–40°C ถึง +125°C

อุณหภูมิชิ้นส่วนสูงสุด+165°C (อุณหภูมิแวดล้อม + อุณหภูมิเพิ่มขึ้น)

อุณหภูมิในการจัดเก็บ ส่วนประกอบ: –40°C ถึง +165°C

บรรจุภัณฑ์เทปและรีล: –40°C ถึง +80°C

ความต้านทานต่อความร้อนจากการบัดกรี รีโฟลว์สูงสุดสาม 40 วินาทีที่ +260°C ชิ้นส่วนถูกทำให้เย็นลงจนถึงอุณหภูมิห้องระหว่างรอบ

ระดับความไวต่อความชื้น (MSL) 1 (อายุพื้นไม่จำกัดที่ <30°C / 85% ความชื้นสัมพัทธ์)

ความล้มเหลวในเวลา (FIT) / เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF)

38 ต่อพันล้านชั่วโมง / 26,315,789 ชั่วโมง คำนวณตาม Telcordia SR-332

1. บรรจุภัณฑ์: D = 13″ รีลพร้อมเครื่องจักรพลาสติกลายนูน EIA-481
เทป (150 ส่วนต่อม้วนเต็ม)ปริมาณน้อยกว่า
มีม้วนเต็ม: ในเทป (ไม่พร้อมใช้งานกับเครื่อง) หรือ
พร้อมหัวหน้าและรถพ่วง (ค่าบริการ 25 ดอลลาร์)
2.ตัวเหนี่ยวนำเป็นตัวเหนี่ยวนำหลัก วัดที่ 200 kHz, 0.1 Vrms, 0 Adc
3.การเหนี่ยวนำการรั่วไหลวัดระหว่างพิน 1 และ 3 กับอื่นๆ ทั้งหมด
หมุดสั้น
4.เอาต์พุตสำหรับรองแต่ละรายการเอาต์พุตของขดลวด aux คือ 10 V, 50 mA
5.ขึ้นอยู่กับ 280 mT ที่ 25°C และจำนวนรอบของพิน 1-3
6.ข้อกำหนดทางไฟฟ้าที่อุณหภูมิ 25 องศาเซลเซียส
อ้างถึง Doc 362 “การบัดกรีส่วนประกอบ Mount Surface Mount” ก่อนทำการบัดกรี

​
