รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: TG5G-HPE6NZ5LF
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
P / N: |
TG5G-HPE6NZ5LF |
อินเตอร์เฟซ: |
ฐาน 5G-T |
Pins: |
24 |
ทางเลือก: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ตัวอย่าง: |
ฟรี |
P / N: |
TG5G-HPE6NZ5LF |
อินเตอร์เฟซ: |
ฐาน 5G-T |
Pins: |
24 |
ทางเลือก: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ตัวอย่าง: |
ฟรี |

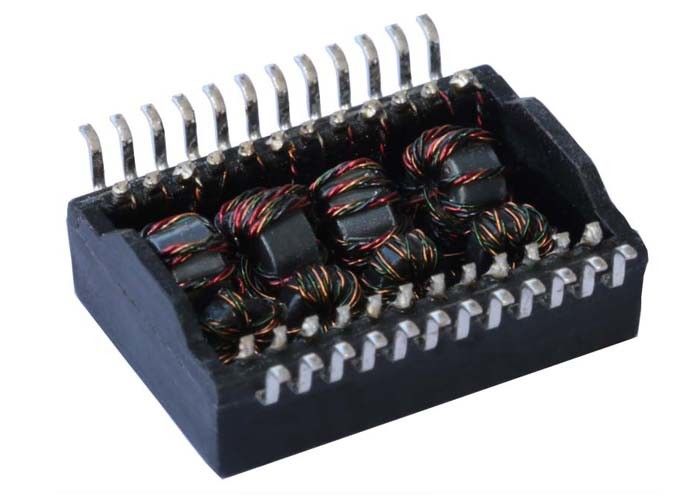

| หม้อแปลงแม่เหล็กแบบแยกตัว 5000V 5G Ethernet, SMT, Rohs | |
| LINK-PP หมายเลขชิ้นส่วน | LP72456ANL |
| ความเร็ว | ฐาน 5G-T |
| จำนวนพอร์ต | เดี่ยว |
| แอปพลิเคชัน - LAN | อีเธอร์เน็ต (PoE +) |
| แพ็คเกจ | SMD |
| อุณหภูมิ | -40 ถึง + 85 |
| AutomDX | ใช่ |
| แสดงความคิดเห็น | เช่นเดียวกับรุ่น NL |
| การกำหนดค่า RX | C, T |
| การกำหนดค่า TX | C, T |
| การก่อสร้าง | เปิดกรอบ |
| คอร์ต่อพอร์ต | 8 |
| จำนวนพอร์ต | เดี่ยว |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.255 |
| ความสูงของแพ็คเกจ (มม.) | 6.48 |
| ความยาวบรรจุภัณฑ์ (นิ้ว) | 0.715 |
| ความยาวบรรจุภัณฑ์ (มม.) | 18.15 น |
| ความกว้างของบรรจุภัณฑ์ (นิ้ว) | 0.630 |
| ความกว้างของบรรจุภัณฑ์ (มม.) | 16.00 น |
| เปลี่ยนอัตราส่วน RX | 1CT: 1CT |
| เปลี่ยนอัตราส่วน TX | 1CT: 1CT |
ข้อมูลจำเพาะ:
1 ออกแบบมาสำหรับอีเธอร์เน็ต 2.5G Base-T แอปพลิเคชั่นพอร์ตเดียว
2 รองรับสาย UTP ประเภท 5 4 คู่
3 อินเทอร์เฟซสายเคเบิลสำหรับการแยกและการปล่อยโหมดทั่วไปต่ำ
4 ออกแบบให้ตรงตามมาตรฐาน IEEE 802.3 พร้อมกระแสบาลานซ์ 720mA
5 การปฏิบัติตามข้อกำหนด ROHS และปราศจากฮาโลเจน
6 อุณหภูมิในการทำงานและการจัดเก็บ
7 ระดับความไวต่อความชื้น (MSL): 2a
อุณหภูมิในการทำงาน: 0 ° C ถึง + 70 ° C
อุณหภูมิในการจัดเก็บ: -25 ° C ถึง + 105 ° C
ใบสมัคร:
1 ผลิตภัณฑ์ RapidIO
2 ผลิตภัณฑ์ SCSI
บอร์ด DSP 3 ตัว
จอแบน 4 จอ
| ข้อกำหนดทางไฟฟ้าที่ 25 ℃ | ประเภท: บาลานซ์อิมพีแดนซ์ low pass 100Ω |
| การสูญเสียการแทรก: | 1-50MHz -0.5 dB สูงสุด 50-125MHz -1.0 dB สูงสุด 125-200MHz -2.0 dB สูงสุด |
| การสูญเสียกลับ: | 1 ~ 40MHz -20 dB ขั้นต่ำ100Ω 40-200MHz -20 + 15 * บันทึก (Freq MHz / 40MHz) dB Minload 100Ω |
| CM ที่สะท้อนถึงการแปลงที่แตกต่างกัน (REF) | 1MHz -30 dB นาที 50MHz -30 dB นาที 100MHz -27 dB นาที 200MHz -24 dB นาที |
| การแปลง CM เป็น DM (REF) | 1-125MHz -35 dB นาที |
| สะท้อนความแตกต่างของการแปลง CM (REF) | 1-10MHz -48 dB นาที 10-200MHz -48 + 19 * บันทึก (Freq MHz / 10MHz) dB ขั้นต่ำ |
| การลดทอน CM ถึง CM (REF) | 1-200MHz -25 dB นาที |
| พูดคุยข้าม (REF) | 1-125 MHz -30 dB นาที 125-200 MHz -25 dB นาที |
| ตัวเหนี่ยวนำ | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| การทดสอบ HiPot | ที่ 1500 Vrms |
| เปลี่ยนอัตราส่วน | @ 1: 1 ± 5% |
