หมายเลขรุ่น: H5014NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
หมายเลขชิ้นส่วน: |
H5014NL |
ความเร็ว: |
กิกะบิต |
จำนวนพอร์ต: |
คู่ |
ใบสมัคร: |
Lan Ethernet |
บรรจุภัณฑ์: |
SMD |
อุณหภูมิ: |
-40 ถึง + 85 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
หมายเลขชิ้นส่วน: |
H5014NL |
ความเร็ว: |
กิกะบิต |
จำนวนพอร์ต: |
คู่ |
ใบสมัคร: |
Lan Ethernet |
บรรจุภัณฑ์: |
SMD |
อุณหภูมิ: |
-40 ถึง + 85 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
1. Single Port Lan Transformer
2.ColiStructure: Toroidal
3.100base-t หม้อแปลง
4.SMD, 24 พิน
10/100 / 1000BASE-TX Dual Port Lan Transformer ที่มี 48 Pins
รายละเอียด:

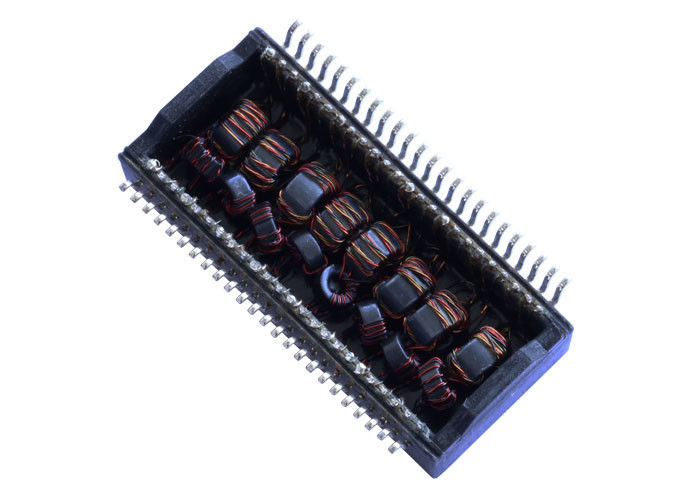

Dual Port Gigabit Ethernet Magnetics Transformers
| สองพอร์ต, 1,000 BASE-T LAN Magnetic Transformer, SMD, Rohs | |
| LINK-PP หมายเลขชิ้นส่วน | LP5014NL |
| ความเร็ว | 1000BASE-T |
| จำนวนพอร์ต | DUAL |
| แอปพลิเคชัน - LAN | อีเทอร์เน็ต (ไม่ใช่ PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | 0 ℃ถึง + 70 ℃ |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนกันในรุ่น NL |
| การกำหนดค่า RX | T, C, S |
| การกำหนดค่า TX | T, C, S |
| การก่อสร้าง | เปิดเฟรม |
| แกนต่อพอร์ต | 16 |
| แพคเกจความสูง (นิ้ว) | 0.276 |
| แพคเกจความสูง (มม.) | 7.00 |
| แพคเกจความยาว (นิ้ว) | 1.102 |
| แพคเกจความยาว (มม.) | 28.00 |
| แพคเกจกว้าง (นิ้ว) | 0.638 |
| แพคเกจกว้าง (มม.) | 16.20 |
| เปลี่ยนอัตราส่วน | 1CT: 1CT |
| เปลี่ยนอัตราส่วนเป็น TX | 1CT: 1CT |
ข้อมูลจำเพาะระบบไฟฟ้า (25):
1. เปลี่ยนอัตราส่วน 50KHz, 0.5V
ด้านชิป: เส้นด้าน = 1CT: 1CT + _2%
2. การเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC Bias:
ด้านชิป: 350uH ขั้นต่ำ
3. การแทรกการสูญเสีย 1-100MHz: -1.4dB สูงสุด
4. การสูญเสียคืน 1-30MHz: -16dB ขั้นต่ำ
40MHz: -14.4dB ขั้นต่ำ
50MHz: -13.1dB ขั้นต่ำ
60-80MHz: -12dB ขั้นต่ำ
100MHz: -10dB ขั้นต่ำ
5. การปฏิเสธโหมดสามัญที่แตกต่าง:
30MHz: -45dB ขั้นต่ำ
60MHz: -40dB ขั้นต่ำ
100MHz: -35dB ขั้นต่ำ
6. Crosstalk30MHz: -40dB ขั้นต่ำ
60MHz: -35dB ขั้นต่ำ
100MHz: -30dB ขั้นต่ำ
7. Hi-Pot: 1,500Vrms ขั้นต่ำ
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, การ์ดพีซี, สวิตช์, เราเตอร์, เมนบอร์ดพีซี, SDH, PDH, โทรศัพท์ IP, โมเด็ม xDSL
รับรองมืออาชีพ:
● ISO 9001: 2008
●ใบรับรอง UL
●เข้าถึง Cetitifaction
●การปฏิบัติตาม RoHS
●นโยบายด้านสิ่งแวดล้อมที่ใช้งานอยู่
เซิร์ฟเวอร์แนะนำผลิตภัณฑ์ Lan:
●แนะนำให้ใช้ระนาบกราวด์ กราวด์คอนเนคเตอร์ของเส้นทาง / กราวด์แยกส่วนไปยังแชสซี / กราวด์อะนาล็อกหากเป็นไปได้
●รักษาร่องรอยสัญญาณจาก PHY ไปยังโมดูลตัวเชื่อมต่อ / ไม่ต่อเนื่องให้สั้นที่สุด หากร่องรอยเกิน 3-4 นิ้วให้ใส่ใจกับความไม่สมดุลของความต้านทานเส้น
●การใช้ BST (ตัวต้านทาน75Ωและฝาแรงดันสูงไปยังแชสซี) เพื่อยกเลิก CT ของสายเคเบิลด้านข้างขอแนะนำให้ใช้ประสิทธิภาพ EMI ที่ดีที่สุด (รวมอยู่ในโซลูชันตัวเชื่อมต่อส่วนใหญ่)
●ทำตามแอปพลิเคชันของผู้ผลิต PHY สำหรับโครงร่างเพิ่มเติม
