รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: L22T001-3
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ราคา: |
supportive |
สินค้า: |
L22T001-3 |
อีเธอร์เน็ต: |
1000 Base-T |
ข้าม rf: |
L22T001-3 => LP5006ANL |
หมุด: |
24 |
ไฟล์: |
PDF / Datasheet / 3D / IGS / ขั้นตอน / STP |
ตัวอย่าง: |
มี 4 PCS |
ท่าเรือ: |
เดียว |
ราคา: |
supportive |
สินค้า: |
L22T001-3 |
อีเธอร์เน็ต: |
1000 Base-T |
ข้าม rf: |
L22T001-3 => LP5006ANL |
หมุด: |
24 |
ไฟล์: |
PDF / Datasheet / 3D / IGS / ขั้นตอน / STP |
ตัวอย่าง: |
มี 4 PCS |
ท่าเรือ: |
เดียว |

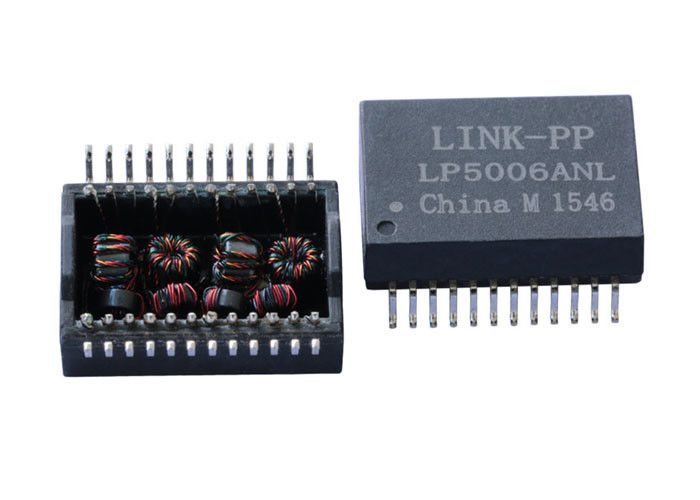

1. พอร์ตเดี่ยว Gigabit Ethernet Transformer LP5006ANL
2. สลับ rf L22T001-3 Pin to Pin Compatible
3.1000 Base-T Magnetics Modules การใช้งานอีเธอร์เน็ต
การประยุกต์ใช้:
1. คอมพิวเตอร์ที่มีขั้วต่อ
ชุดประกอบ 2.Cable
โมดูลเอาต์พุตข้อมูล
4.PCI ผลิตภัณฑ์
| ปักหมุด L21N002-0 | |||
| ชุด | หม้อแปลงไฟฟ้า | สอดคล้องกับ REACH: | ใช่ |
| จำนวนพอร์ท: | SIngle / Dual | มาตรฐาน RoHS ของสหภาพยุโรป: | ใช่ |
| ผู้ผลิต | LINK-PP | จีนเป็นไปตาม RoHS: | ใช่ |
| ความเร็ว: | 1000 Base-T | จำนวนฟังก์ชั่น: | 1 |
| แพคเกจ: | SMD | เปลี่ยนอัตราส่วน (Np: Ns) | 1: 1; 1: 1 |
| PIN | 24 | สถานะ: | คล่องแคล่ว |

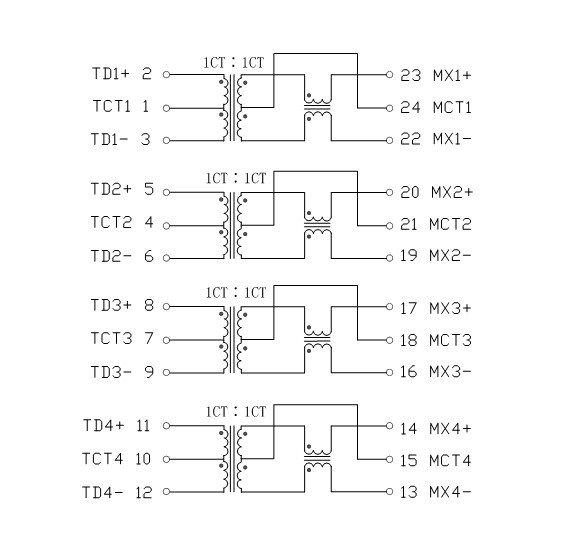

| อัตราส่วนการหมุน (± 2%): | TX = 1CT: 1CT RX = 1CT: CT |
| ตัวเหนี่ยวนำ OCL: | 350uH MIN / @ 100KHz, 0.1V, 8 mA DC Bias |
| การสูญเสียการแทรก: | -1.0dB MAX @ 1-65MHz |
| การสูญเสียกลับ: | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN @ 30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| พูดคุยข้าม: | -40dB MIN @ 1-30MHz |
| -35dB MIN @ 30-60MHz | |
| -30dB MIN @ 60-100MHz | |
| การปฏิเสธโหมดที่ใช้ร่วมกัน: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| การทดสอบ Hipot: | 1500Vrms MIN |
| ช่วงอุณหภูมิการทำงาน: | 0 ℃ถึง 70 ℃ / -40 ℃ถึง 85 ℃ |
หมายเหตุ:
1. ออกแบบมาเพื่อรองรับแอพพลิเคชัน
2. ด้วยอัตราส่วน Turns ต่างๆ
3.350uH นาที OCL มีความลำเอียง 8mA
4. อุณหภูมิการถ่ายเทสูงสุดที่ 250 ℃, 5 วินาที
5. ตรงตามข้อกำหนดของ IEEE 802.3
6.UL Certification: File Number E484635
7. ปฏิบัติตามข้อกำหนดของ ROHS
8. ได้ รับการทดสอบ 100% (ไม่ได้ผ่านการทดสอบเป็นกลุ่ม)
